品目概要
インバータとは、直流(DC)電源を、交流(AC)電源に変換する為の電力変換装置です。
一般的に、自動車のﾊﾞｯﾃﾘｰ等から、家庭用AC100Vの電源を作り出したい時等に使用します。
産業用では、商用電源(AC100V/AC200V)の停電時のﾊﾞｯｸｱｯﾌﾟ用電源等として利用されています。
用途：屋外用交流電源、非常用電源、等
DHシリーズ
- 製品概要
- DHｼﾘｰｽﾞのｲﾝﾊﾞｰﾀは、ﾊﾞｯﾃﾘｰ等の直流電源を単相交流電源に変換するｲﾝﾊﾞｰﾀです。
その方式は、高周波P.W.M(ﾊﾟﾙｽ幅変調)方式という、ﾄﾗﾝｼﾞｽﾀｰｽｲｯﾁﾝｸﾞよる高効率性と、高周波回路に於けるﾌｨｰﾄﾞﾊﾞｯｸにより、安定した波形と即応性の定電圧機能を有しております。
- 特徴
- ●変換される交流波形が正弦波です。
●変換される交流電源電圧が定電圧です。
●変換効率が高い85%以上です。
-
DH24-10-5JP

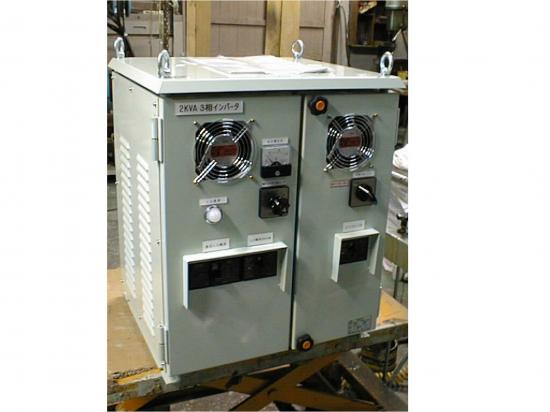

TRF2.0K3φT
- 製品概要
- 本機は、ﾊﾞｯﾃﾘｰ等の直流電源を３相動力電源に変換するｲﾝﾊﾞｰﾀです。
また、本機には入力電源として 外部（船内）電源 AC100V 3φ 15Aを
入力するﾌﾞﾚｰｶと給電切替ｽｨｯﾁが装備されており、切替ｽｨｯﾁをｲﾝﾊﾞｰﾀ側に
すると、自動的にｲﾝﾊﾞｰﾀは起動し、負荷回路にその電源を供給します。
また外部（船内）電源側にするとｲﾝﾊﾞｰﾀは停止し、入力電源として接続
されている外部（船内）電源が負荷回路に供給されます。 - 変換方式
- FETﾄﾗﾝｼﾞｽﾀｰを用いたｽｨｯﾁﾝｸﾞﾀｲﾌﾟのｲﾝﾊﾞｰﾀで、直流→交流変換
（位相制御方形波）した後、ﾄﾗﾝｽの２次側で電力ﾌｨﾙﾀ-で正弦波に変換
しています。３相の動力電源を出力するために、上記ｲﾝﾊﾞｰﾀが各相に
(計3台)装備されています。その発振制御信号は、３相ｸﾛｯｸ発振回路から
120度位相のずれた信号を貰い、３相を構成しています。 - 特徴
- ●変換される交流波形が正弦波です。
●変換される交流電源電圧が定電圧です。
●変換効率が、非常に高い、７７％以上です。
●１２０％以上の過負荷に於いても出力電圧を維持する事が可能です。
-
TRF2.0K3φT
