直流無停電電源装置
品目概要
直流無停電電源装置とは、直流電源装置とバッテリーを組み合わせ、入力電源が断になった場合も、一定時間、接続されている機器に対して、停電することなく電力を供給し続ける電源装置です。
パソコンや重要な通信機器等のバックアップ電源として利用されています。
用途：デジタル無線通信基地局･中継局用設備電源、等
SAKY50シリーズ
- 製品概要
- 本直流電源装置は、整流器盤、蓄電池盤の2面で構成された、無停電電源装置です。整流器は商用電源を給電し、蓄電池の浮動充電を行いながら、負荷に直流電力を供給します。
商用電源の停電時は、無瞬断で蓄電池より負荷へ直流電力を供給し、復電後は、整流器は自動的に運転され、定格電力以内で負荷給電をしながら、蓄電池容量を短時間で回復させます。
また、整流器盤内部には、負荷側の電圧を範囲内で供給するための負荷電圧補償回路が装備されております。 - 特徴
- ●充電器が2台以上のユニットで構成された冗長運転方式で、1台が故障
しても安定して負荷に供給する事が可能です。
●充電器ユニットは並列運転時に負荷電流を等分にするカレントバランス
回路が装備されています。
●充電器ユニットはラックケースに収納され、今後の増設もしくは、保守の
為に充電器ユニット1台分が収納出来る予備ラックが装備されています。
各ユニットの取付は前面のビスを外すだけで簡単に着脱出来るドロワー
方式の構造です。
●低雑音、高効率のスイッチング回路で構成されており、小型、軽量化を
実現しています。
●入力電源の高調波を抑制するための力率改善回路が充電器に装備
されています。
●保守を合理化する為に、長寿命のバッテリーと、回路部品で構成されて
おり、その保全において、容易に交換等が出来るよう考慮されています。
●システムの安全性と信頼性を高める為に、多彩な保護機能が装備されて
おり外部警報も搭載されています。
-

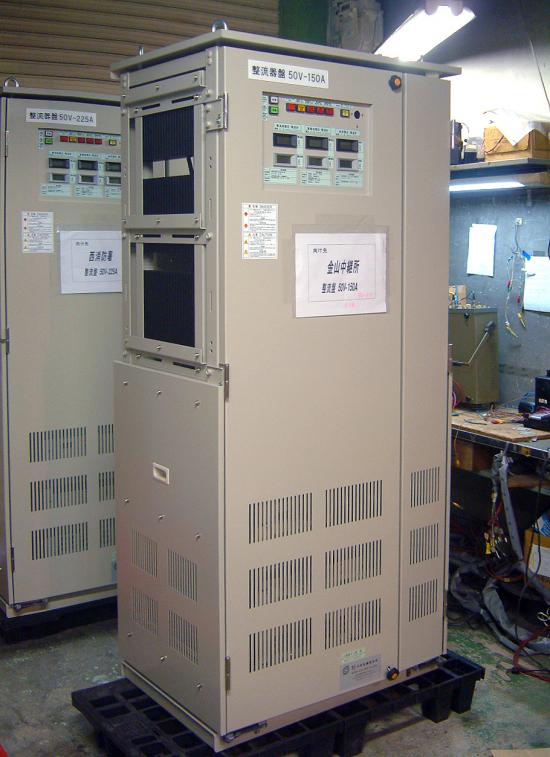

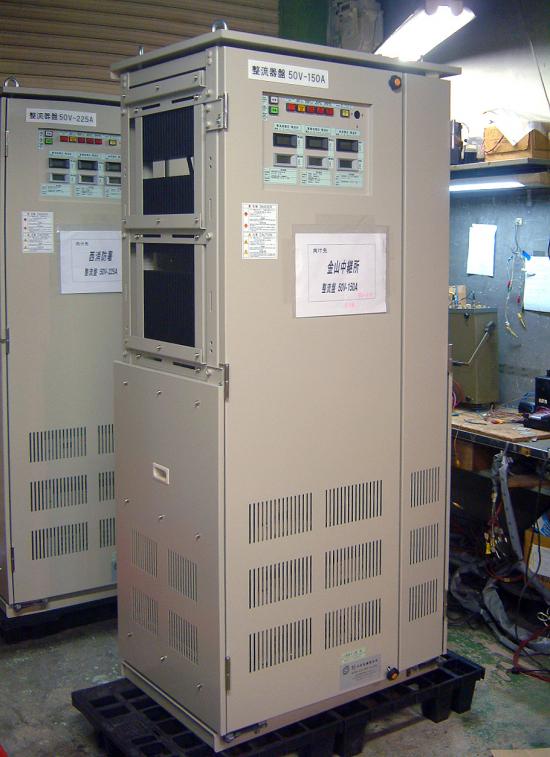

SAKY50-150-50A3P
-

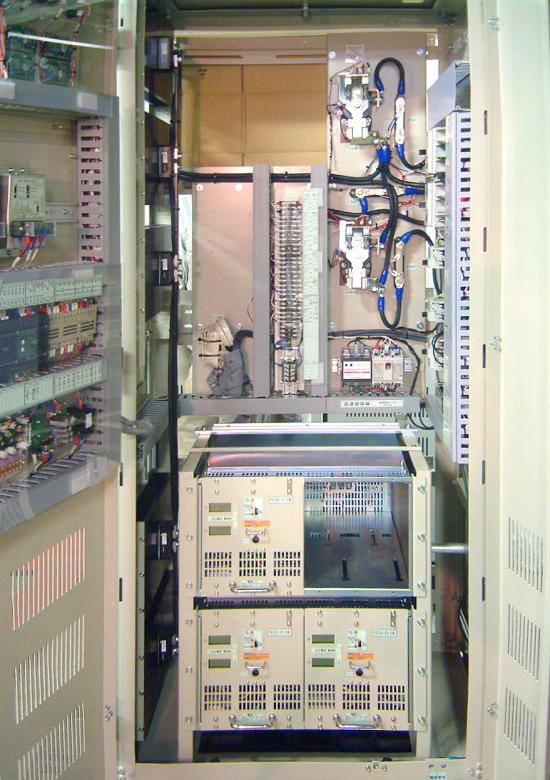

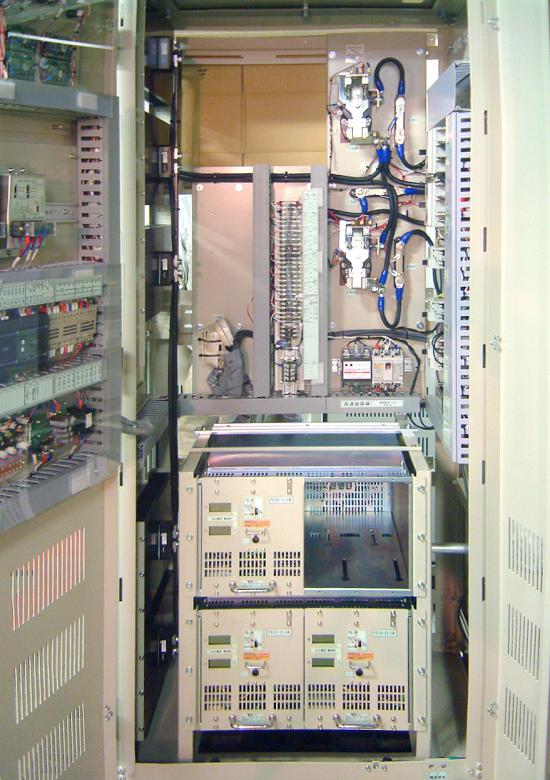

SAKY50-150内部
-

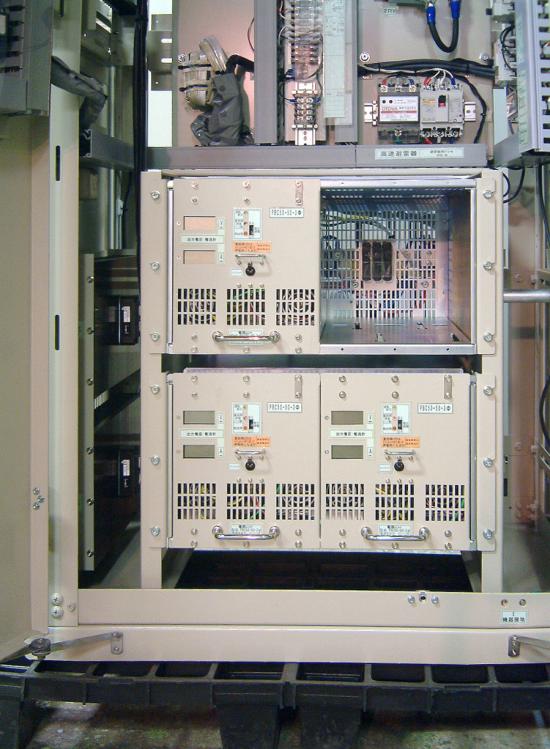

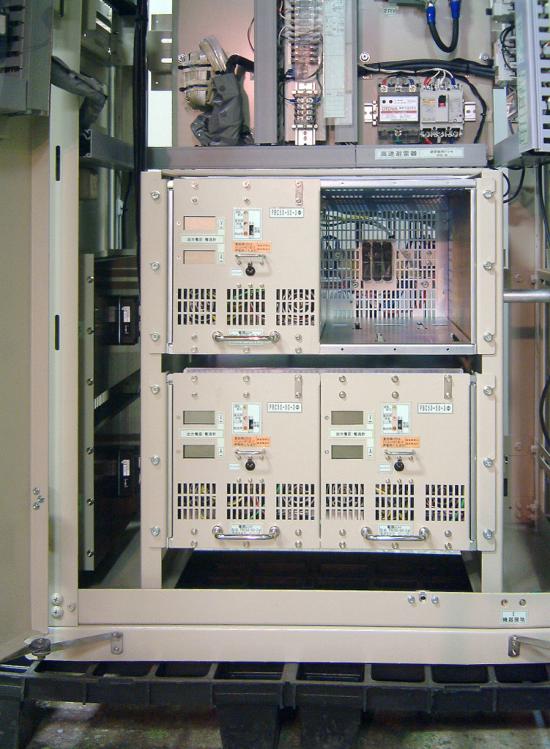

SAKY50-150内部ユニット
